QCA9561（/TP9343）介绍

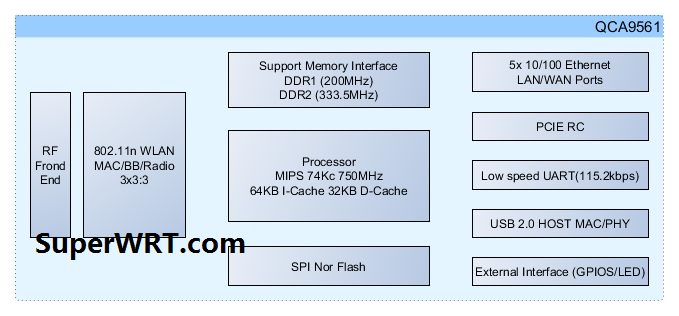

QCA9561是一颗集成3×3:3的11b/g/n SoC芯片，有较高的CPU速度和无线速度。系统功能框图如下：

芯片功能：

项目	规格	备注
CPU	MIPS 74Kc 750MHz	集成64KB I-Cache与32KB D-Cache
支持内存	DDR1/DDR2	最高128MB，频率最高667MHz
支持Flash	SPI Nor Flash	单颗最高支持16MB，有三个片选。
802.11 MAC	3×3:3 11bgn	支持40M频宽，LDPC，ML，MRC，最高450M
802.11 RF	可选扩展PA和LNA	芯片自身1Mbps功率为19dBm，接收灵敏度为-97dBm
内太网	集成5口10/100M Switch	可将一个端口单独作为WAN PHY。支持IEEE 802.3az节能
硬件NAT
串口	一个调试串口	调试串口仅有TXD/RXD功能，支持115200bps。
USB	1个USB2.0 Host/Device接口	支持Host模式
PCIE	PCIE主	兼容PCIE 3.0标准，支持2.5Gbps速率。
GPIO		可选配置成功能引脚（参考下方表格）
时钟	SDK可支持25MHz/40Mhz

常见问题

由于QCA9561的IO电压为2.75V，典型电压为2.62V，所以，在更换Flash时，由于电压范围原因，会有限制。

之前已经有人TP wr886n v3反馈更换完新Flash后，刷入SuperWRT的bootloader，设备无法启动，还有一部分Flash运行异常。但Terra测试发现，自己的TP wr886n v5更换没有问题，可能是电路设计有变更。

所以，Terra建议使用下面的Flash，以更好的适应QCA9561的工作电压。

由于QCA9561在官方的参考设计中，可有多种UART的Rx和Tx管脚配置，下面列出常见配置：
