设备工具使用说明

SuperWRT提供了PC端工具,以方便设备管理。

SuperWRT提供了PC端工具提供了如下功能:

  1. 扫描发现局域网中运行的设备,并可进行简单配置。
  2. 在设备上电时,通过网口让其进行恢复模式(bootloader的网页管理)。
  3. 批量升级设备,并可以批量获取设备信息。
  4. 网络串口,可以通过网络执行bootloader的命令(实验功能)。

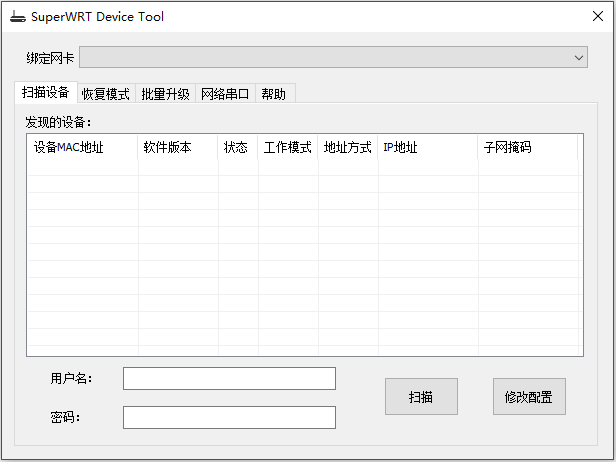

PC端工具如下:

扫描设备

该功能可以发现局域网中运行的设备,并可进行简单配置。

注意:该功能仅可发现运行在系统中的设备,并且需要设备打开了二层设备管理功能。

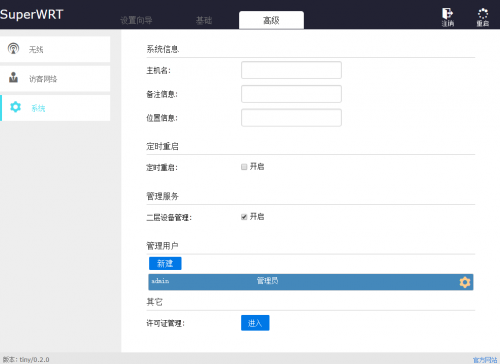

该功能需要设备打开二层设备管理功能,该功能在高级系统中。如下:

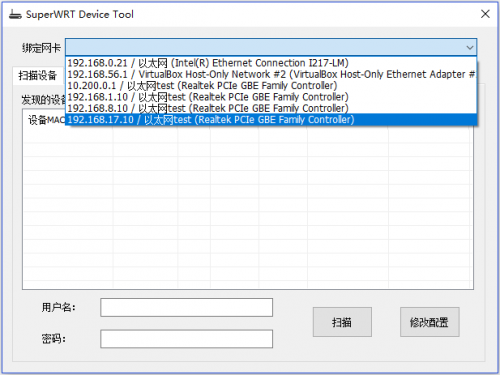

使用前,首先需要选择网卡。然后填入设备的用户名及密码,就可以进行扫描了。(如不填写用户名和密码,将不能获取设备的配置信息,也无法更改配置。)如下:

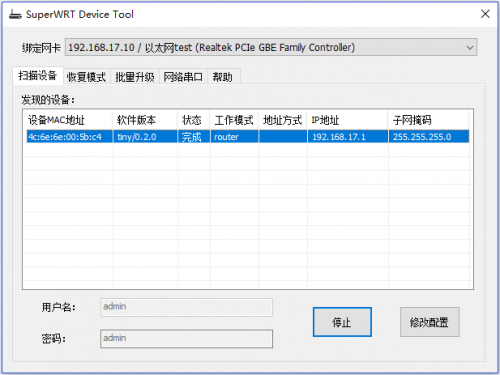

然后点击扫描,工具将扫描到的结果填入列表中。

此时,可以更改设备的配置,先在列表中选中需要配置的设备,然后点击修改配置。(目前版本,配置时不可停止扫描。)

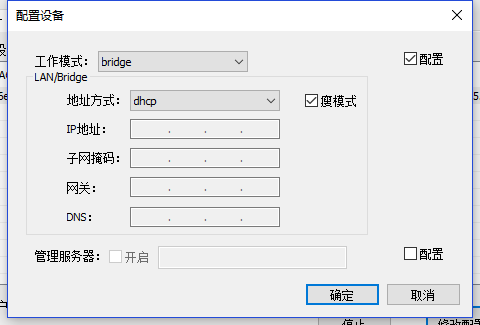

上面可对设备进行简单的配置,只有选择了配置的项目才会下发。

恢复模式

在设备上电时,如果长按复位键可进行bootloader的恢复模式。但有些时候,设备放置的位置不太方便按复位键,此时,可以使用本工具通过网口将其进入恢复模式。

  1. 打开本工具,进入“恢复模式”页。
  2. 选择PC连接设备的网口。
  3. 如果设备的boot中设置了密码,请填写对应的密码。没有就不用填写。
  4. 点击“开始”按钮。
  5. 将设备重新上电。
  6. 工具的log信息中将提示已发现设备的MAC地址,以及设备的IP地址。
  7. 使用浏览器打开设备的IP地址(要保证PC与设备相同网段)。

批量升级

有大批量设备需要升级是比较头疼的问题,通过工具中的批量升级,可以方便的在bootloader中的设备进行批量升级。

仅需要打开该功能,然后将设备接入PC所在的局域网,然后上电,工具就会自动对设备进行升级。

升级完成后,工具还将设备的状态灯置为闪烁,以提醒操作人员设备状态。

该功能的使用方法如下:

批量升级版本(在Bootloader中)

  • 本工具在发现设备后,可以自动检测设备的“固件”和“定制包”版本,
  • 并与配置版本比较,如不同,可自动进行升级。
  • 提示:由于本工具中未集成tftp功能,还需要使用tftpd32指向文件所在目录。
  • 提示:本工具仅可用于同步SuperWRT标准的固件,其它固件升级无法使用本工具,请手动完成。
  1. 打开tftpd32,将目录设为要同步的文件所在的目录。
  2. 打开本工具,进入“批量升级”页。
  3. 选择要同步的文件,工具将读入同步文件信息。
  4. 如果要同时同步多个设备,请打开地址分配选项,填入分配地址的范围。
  5. 点击“开始”按钮。
  6. 工具的log信息中将提示正在进行的操作。状态列表中,显示设备的状态。
  7. 如果设备升级成功,将再次启动会进入慢闪状态,如果失败,将再次启动会进入狂闪状态。

批量获取设备信息(在Bootloader中)

  • 在某些情况下,需要批量获取设备版本、UID或MAC地址信息。
  • 使用“批量升级”功能,也可完成此任务。
  1. 在“批量升级”中,不要选取任何“固件”和“定制包”,然后点开始。
  2. 获取信息成功的设备,后进入慢闪状态。
  3. 收集成完全部设备后,点“导出”,即可导出设备信息。

网络串口

该功能可用于不方便使用TTL串口操作bootloader时,作为替代使用。

目前该功能还在实验阶段,回传速度还比较慢,建议只在使用不了TTL串口时临时使用。

  1. 连接设备网线。
  2. 选择与192.168.17.0/24同网段接口。在“网络串口”中,点击“开始”按钮。
  3. 将设备上电。
  4. 当提示信息中,显示设备IP后,可以进行网络串口命令使用。
  5. 在输入框中,输入指令后按回车,即可发送命令。
