无线配置

SuperWRT的无线驱动经过了优化及长期测试,能保证更好的稳定性及性能,是SuperWRT的核心技术之一。

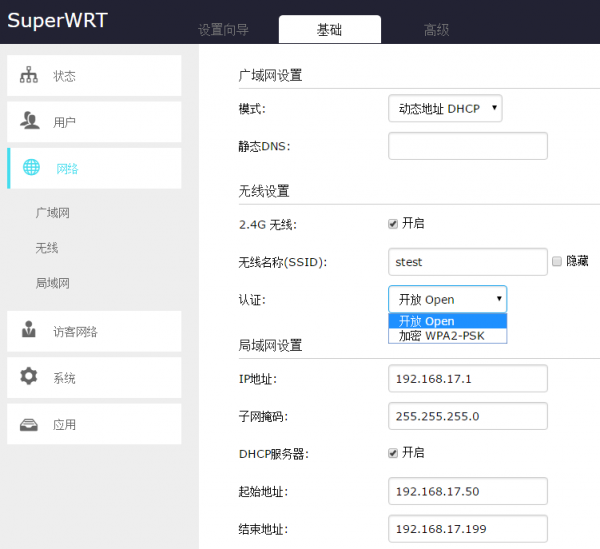

基础配置

在基础配置页面中,可以配置无线的:无线名称(SSID)、加密方式、密码、隐藏等功能。

无线基础设置

无线名称(SSID) 连接WiFi设备所扫描到的名称,最多32个字节(如果为中文,按UTF8编码,编码后需小于等于32字节长度)。
认证 开放加密两种。其中加密方式仅支持WPA2加密。
密码 加密时,连接需要输入的密码,要求长度在8-32字节之间。
隐藏 打开隐藏后,设备将不会对外广播SSID。也就是无法在终端上扫描到设备的无线名称,只能通过手动输入的方式进行连接。

高级配置

在高级配置页面中,可以配置无线的:发射功率、信道、频宽、无线名称(SSID)、加密方式、密码、隐藏、隔离、最大终端数、接入信号门限等功能。

无线高级设置

射频配置

发射功率 设备发送时可用的最高功率。因设备的硬件不同,上限会有所区别。
信道 设备工作的无线信道。如果设置为自动,将在设备启动扫描最优信道,并一直工作在该信道,直到下次配置或重启。
信道频宽 使用更高的频宽,可以获取到更高的速率,但同时也再容易受到干扰。因此,建议在2.4G时,使用20M频宽。
定时关闭 可定时关闭无线、或降低无线功率,以禁止指定时间上网或减小辐射。可分为工作日和周末的不同时段进行设置。

AP配置

无线名称(SSID) 连接WiFi设备所扫描到的名称,最多32个字节(如果为中文,按UTF8编码,编码后需小于等于32字节长度)。
认证 开放加密两种。其中加密方式仅支持WPA2加密。
密码 加密时,连接需要输入的密码,要求长度在8-32字节之间。
隐藏 打开隐藏后,设备将不会对外广播SSID。
此时无法在终端上扫描到设备的无线名称,只能通过手动输入的方式进行连接。
隔离 打开隔离后,在无线下的设备互相之间不允许通信。
无线桥接(WDS) 当AP下有Station连接,Station需要桥接其它网络时,需要两端都开启WDS功能。
终端漫游感知 当多AP组网时,开启终端漫游感知后,AP间将通信以了解终端漫游信息,从而提高漫游切换速度并减少漫游时的丢包。
终端均衡阈值 该功能用于当接入终端达到配置阈值后,将引导终端连接周边其它AP。
最大终端数 该功能将限制无线下允许接入的用户数量。
一般在有多个相同SSID设备时使用,以阻止用户都连入一个设备,使用户拒绝后去尝试其它设备。
接入控制 设为禁用的用户仅允许未设禁用的用户三种。
选择时,允许认为任何终端接入。
选择设为禁用的用户时,仅阻止在用户列表中设为禁用的终端接入。
选择仅允许未设禁用的用户时,仅允许在用户列表中且未设为禁用的终端接入。
接入信号门限 阻止信号强度低的用户接入,或用户信号强度变低时,将其踢除。
一般在有多个相同SSID设备时使用,以使用户连接信号好的设备,保证整体工作效果。
VLAN 将SSID与以太网的VLAN接口绑定。此功能与访客功能不可同时使用。
访客 当开启改选项后,AP将桥接到访客网络中。

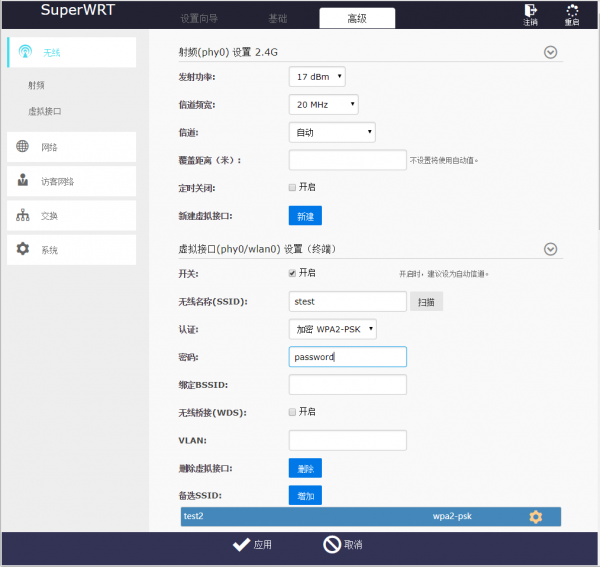

Station配置

无线终端设置

无线名称(SSID) 连接WiFi设备所扫描到的名称,最多32个字节(如果为中文,按UTF8编码,编码后需小于等于32字节长度)。
认证 开放加密两种。其中加密方式仅支持WPA2加密。
密码 加密时,连接需要输入的密码,要求长度在8-32字节之间。
绑定BSSID 当设置了绑定BSSID后,Station将仅连接该BSSID。
无线桥接(WDS) 当Station需要桥接其它网络时,需要开启WDS功能,以保证包不丢失信息转发。
当关闭该功能时,如果Station桥接了其它网络,此时Station工作在无线桥接模式下,
所有Station连接的网络下的设备,通过Station后将被替换为与Station相同的MAC地址。
VLAN 将Station与以太网的VLAN接口绑定。如Station未设置VLAN,但以太网或AP设置了VLAN,
Station中转发的带对应VLAN Tag的数据将被转发到上述对应的VLAN中。
备选SSID 可配置其它SSID,当前没有原配置的SSID或原配置的SSID信号比较弱时,将尝试连接备选SSID中的SSID。
建议只在WISP 路由模式下开启该功能。

特性详解

无线桥接(WDS)

传统的无线报文时,包含三个地址信息。为了Station能够连接其它网络,需要增加一个地址信息,达到四个,原理如下:

/---------------------三地址模式---------------------\

| 设备MAC | --- | AP MAC | ----无线--- | Station MAC | - - - | 设备2 MAC |

\-----------------------------四地址模式(WDS)--------------------------/

如上图所示,为了正确连接Station后端的网络,需要AP与Station中都开启WDS功能。

当Station中未开启WDS功能时,但Station后端仍然连接了网络,依照传统模式Station后端的网络与AP是不通的。但SuperWRT增加了一种万能桥接的功能实现,可以使Station后端网络中的设备与AP进行通信。

万能桥接模式下,所有通过Station转发给AP的报文,将伪装为Station的MAC地址;相应的,AP转发给Station的报文,Station会根据之前的转换信息,将MAC恢复为对应设备的MAC地址。但需要注意的是,该模式由于对MAC地址进行了转换,所以不可能兼容所有协议,在一些协议中可能工作不太正常。所以,建议有条件用的用户,尽量使用WDS功能。

SuperWRT的万能桥接中支持的协议有:ARP、IPv4、IPv6、PPPoE。

接入信号门限

信号低的用户,需要使用比较低的调制速率,需要进行更多的数据重传,所以,传输相同大小的数据,会占用更多的信道时间,从而影响整体信道带宽。

可能,用户接入SSID时有比好的信号强度,但随着用户的移动,信号强度变差了。可能用户所在新的区域有相同SSID,更强信号的设备,但它未进行切换,从而也影响也整体带宽。

接入信号门限功能可以阻止信号太低的用户接入,也可以将长时间(6s)信号强度一直比较差的用户踢除,从而保证整体工作效果。

备选SSID

备选SSID功能用于以下场景:

  • 当存在多个可连接AP,并且知道他们的密码。
  • 但这些AP中的某些AP有时可能不在线,需要切换到其它的AP上。
  • 这些AP有些信号不稳定,需要根据信号强度进行自动切换。
  • 这些AP不是在一个网络中,可能需要DHCP获取不同的网络地址。
  • 这些AP不是在一个频率上,需要Station自动切换频率。

备选SSID功能的使用方法:

  • 仅建议通过“配置向导”的“终端”模式中配置了“WISP 路由”时,使用该功能。(因为上级AP可能不在同一个网络中,网关会是不同的IP地址及网段。如果使用了WISP模式,SuperWRT的设备在连接后会自动获取新地址。而桥接模式时,需要电脑、手机等终端自己更新地址。)
  • 建议将信道设置为“自动”。
  • 将信号及带宽最好的AP设置为主设备,即配置到默认的选项中。
  • 新建“备选SSID”,将其它AP填入“备选SSID”中。

SSID广告

因为SuperWRT的基础功能都是免费的,我们希望能扩大用户范围。

SSID广告是用来进入宣传及推广SuperWRT的,本身不占用资源,也无法连接,只是会广播出现在用户的无线列表中。

我们将SSID的名称以z开头,并使其扫描到为加密的,以保证在用户扫描列表的最后位置,不影响用户正常使用。

做为回报,打开SSID广告后,我们开启一些抗干扰特性。

同时,SSID广告是可以定制的,如有需要,请联系我们。

高并发用户优化

SuperWRT有引以为豪的高并发用户优化。打开该功能后,会显著提升多用户时的整体带宽,同时拥有最好的抗干扰特性。主要特性如下:

  1. 显著提高多用户并发时的系统总体带宽。
  2. 正确处理弱信号用户,保证弱信号用户的传输延迟和最小带宽。
  3. 可以在干扰环境中最大限度保证无线数据传输。
  4. 可以提高信道快速衰落时的实时响应,无线数据传输的适应性。即保证高速移动时,或有遮挡快速经过时,无线数据性能稳定。
  5. 可以一定程度上减少信道中信号冲突,提高信道容量,保证更多用户同时使用。

注:当然,不打开高并发优化时也加入一些优化,在干扰环境中会好于普通设备。

高并发用户优化修改芯片的一些底层特性,同时有很多特殊的功能需要初始化,需要在设置启时加载(即配置后,重启才能生效)。

为了保证性能,高并发用户优化的一些学习算法以空间换取了时间,而且要保存一定样本,所以会消耗比较大的内存。用户打开该功能,需要保证设备有必要多的内存(最低要求32M内存的设备)。

高并发特性需要有许可证方可使用。在没有许可证时,也可以测试。打开全许可证测试后,设备15分钟会自动重启,在不需要测试时请关闭。

关于许可证的更多信息,请参考:许可证系统
